DTSF8558 DSSF8558型三相電子式多费率電能表

1.概述

DTSF、DSSF三相電子式多费率電能表是采用先进的電能计量芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用電状况所设计、制造，具有國际先进水平的電能仪表。该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能。该表可设置4种费率、14个时段、8个日时段表，14个年时區，并具有電能测试脉冲输出和最大需量功能。该表性能指标符合GB/T 17215.321–2008《1级和2级静止式交流有功電能表》、GB/T 15284-2002《多费率電能表特殊要求》和通信规约符合DL/T645–2007《多功能電能表通信规约》，兼容DL/T645–1997规约要求。

2.工作原理

2.1 電能计量单元工作原理

本仪表電能计量单元的核心是ADE7752芯片。被计量的每一相電能的電流通过互感器采样得到電压信号,再通过ADE7752芯片内部的差放電路将電压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。被计量的電能電压信号经过電阻分压取样，通过ADE7752芯片内部的差放電路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与電流通道的信号进行乘法运算，完成被计量電能的瞬时功率测量。每相输出瞬时功率通过数字低通滤波器,进行积分处理，然后进行绝对值累加后进入"数字/频率"转换器，经过分频電路输出的脉冲经过隔离后送入CPU单元进行处理。

2.2 CPU单元工作原理

電能计量单元输出的高频脉冲通过光電耦合器，一路作為无源脉冲输出用于出厂检验和用户对電能表进行校验；另一路送到CPU芯片进行数据处理。CPU在系统（電能表程序）指令下，根据数据存储器中的记忆及仪表常数计算出有功的電量值，再转存到内部存储器中，存储的数据既可以通过液晶LCD显示， 可以通过红外和RS485两种通迅方式输出。

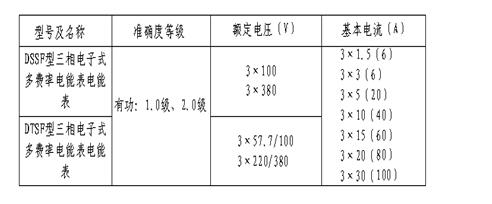

3.型号和规格

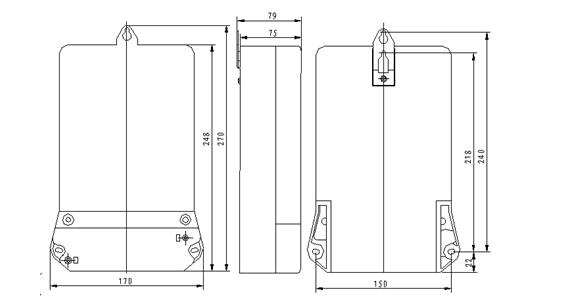

6.7 外形及安装尺寸图：

7 运输与储存

7.1 電能表运输和拆封不应受到剧烈冲击，应根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》的规定运输和储存，并按包装箱上的要求放置。

7.2 保存電能表应在原包装内，储存环境温度為－25℃～+70℃，平均相对湿度不超过75％，储存环境中无腐蚀性气體，应防潮。

7.3 電能表在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的電能表叠放高度不超过10只。

7.4 在搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该表加電，并尽快联络供应商。

8 保修期限与售后服務

   電能表自出厂之日起18个月内,在用户遵守说明书中规定要求,并在铅封完整的条件下,若发现電能表不符合所属产品标准所规定的要求时,本公司予以免费修理或更换。

4.主要技术参数

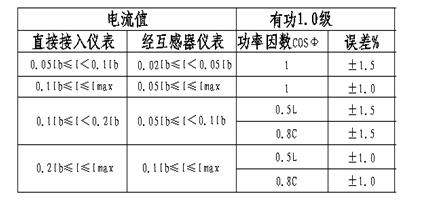

4.1 基本误差见下表：（带平衡负载百分数误差限）

带不平衡负载百分数误差限：有功1.0级表為±2.0%。

4.2 起动電流

    经電流互感器接入：有功1.0级表為0.002Ib  直接接入：有功1.0级表為0.004Ib

4.3 潜动

    当電压回路為115％额定電压，電流回路无電流时，電能表的测试输出不应产生多于1个的脉冲。

4.4 工作電压范围

    正常工作電压：0.9～1.1额定電压    极限工作電压：0.7～1.2额定電压

4.5 功耗：電压回路功耗≤2W/10VA，電流回路功耗≤4VA

4.6 环境条件

    标准工作温度為-25℃～+55℃    极限工作温度為-40℃～+70℃

    年平均相对湿度：≤75%

4.7 停電后数据保存有效期：≥10年

5. 功能及特点

5.1计量功能

5.1.1分时计量正向有功電能（反向计入正向），并存储其数据。

5.1.2電能量按总、尖、峰、平、谷分别累计、存储。

5.1.3通讯、时段切换、反复断電、上電都不影响電能表的计量准确性。

    5.1.4電表内能存储前12个月的历史数据。電能量数据冻结转存日為每月1-28 日中任

意指定日的任一个整点。

5.1.5断電后，所有存储数据不丢失，并能保持10 年以上。

5.2多费率功能

5.2.1電表具有2套时區表和2套日时段表功能，可设置4种费率、14个时段、8个日时段表，14个年时區。时段最小间隔為15分钟，时段可跨越零点，设置时从小到大排列。

5.2.2支持40个公共假日和周休日特殊费率时段的设置。

5.2.3電能表采用硬件时钟電路，并具有温度补偿電路，以保证在正常工作环境下，时钟误差控制在0.5s/d之内，内置时钟具有日历、计时、闰年自动切换功能。采用独立锂電池為时钟供電，以便断電后维持时钟工作，電池容量≥1.0Ah，電池寿命在10年以上，且连续工作时间大于5年。

5.2.4具有广播校时功能。

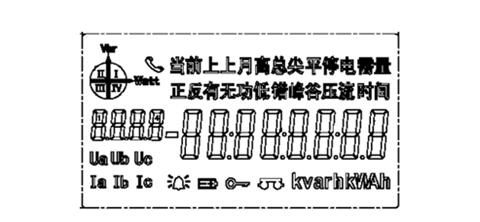

5.3显示功能

5.3.1采用宽温大液晶方式显示各类信息，電能量显示位数為6為整数，2位小数。

5.3.2具有参数自动轮显功能，轮显时间5秒。

5.3.3具有停電按键显示功能，,过30秒无按键则液晶自动熄灭 。

附录1:通讯标识码（DL/T645–1997部分），DL/T645–2007部分通讯标识码参照相关规约 。

备注：费率1、2、3、4分别对应费率尖、峰、平、谷。

6.安装与接線方法

6.1 仪表在出厂前经检验合格后并加铅封。在安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封的仪表，应请有关部门重新检验，合格后方可安装使用。

6.2 電能表可安装在室内或室外使用，安装電表的底板应固定在坚固的耐火墙上，空气中无腐蚀性气體，确保安装使用安全可靠。

6.3 電能表应按照接線盒上的接線图进行接線，最好用铜接線头接入。端钮盒内螺钉应拧紧，避免因接触不良引起烧毁。

6.4 電能表正确接線，通電后即可进入正常运行状态，在使用中发现有异常现象，用户不能私自拆卸，应请有资格的专业人员进行处理。

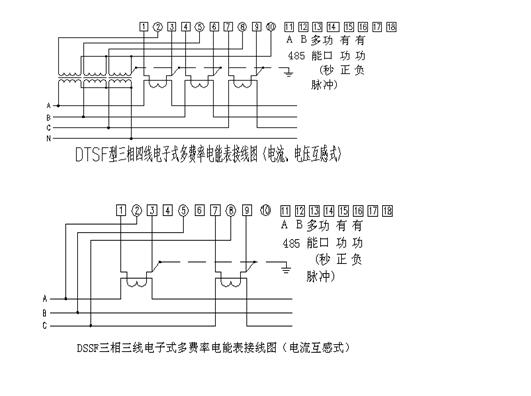

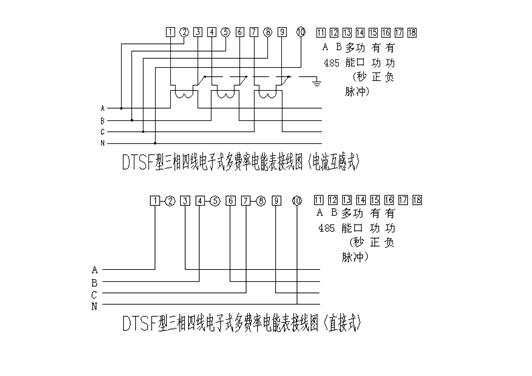

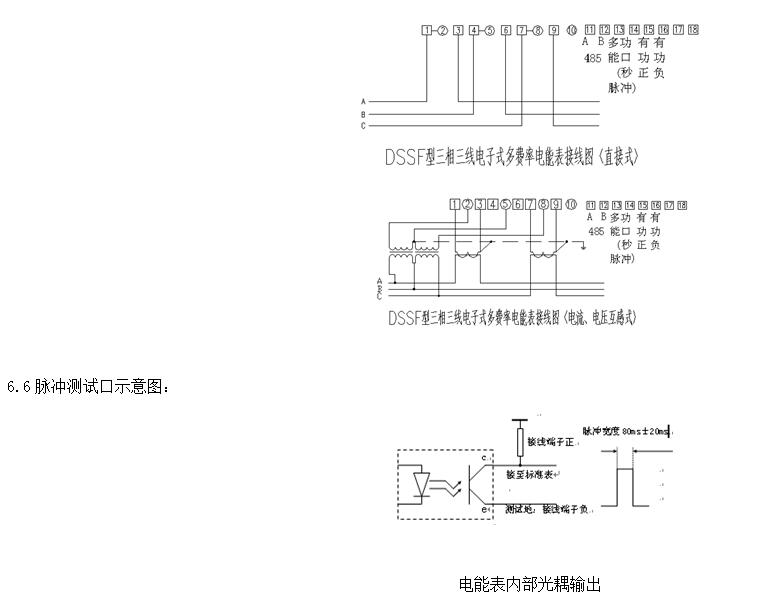

6.5 接線图：

5.4通讯功能

5.4.1可通过手持终端或PC机进行红外通讯或RS485通讯，完成编程设置和抄表。

5.4.2 RS485接口与電表内部实行電气隔离，并设计有防雷击電路。

5.4.3 RS485接口通讯波特率為1200bps～9600 bps可选，默认速率：2400bps。

5.4.4红外接口：1200bps。

5.4.5通讯规约参照DL/T645-2007和DL/T645-1997规约。

5.5输出功能

5.5.1具有有功脉冲测试口输出功能（满足遠动脉冲输出要求，脉宽為80ms±20ms）。

5.5.2具有时钟输出功能。在市電供電时，时钟输出端子上输出1秒信号，此信号光電隔离，供检测用(可选项)。

5.5.3具有RS485输出功能，可实现RS485集中抄表。

5.6事件记录功能

5.6.1可记录当前和上2月总最大有功需量,及发生时间。

5.6.2最近1次编程时间和编程次数
