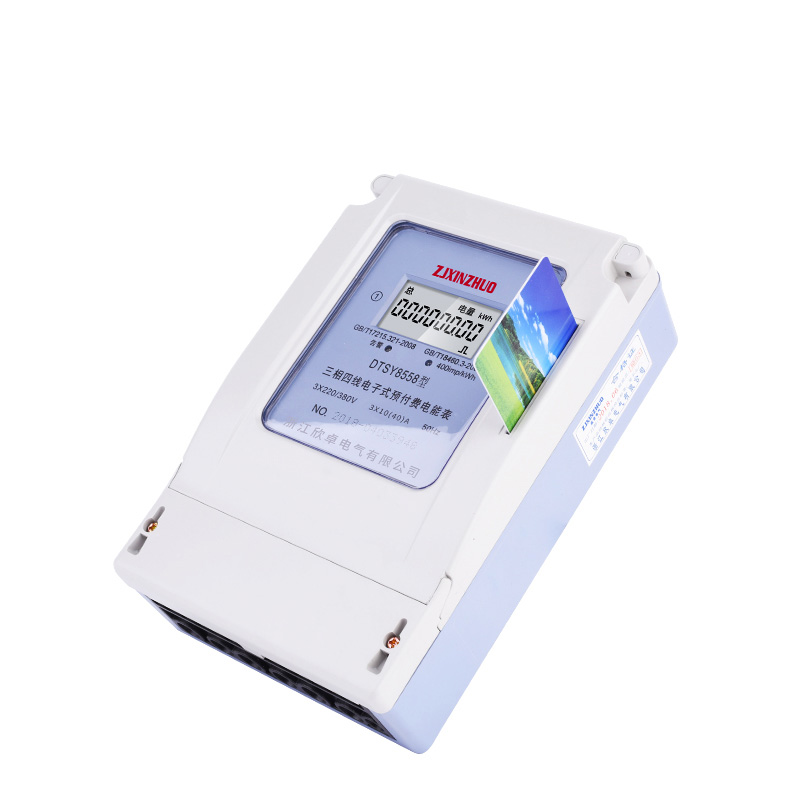

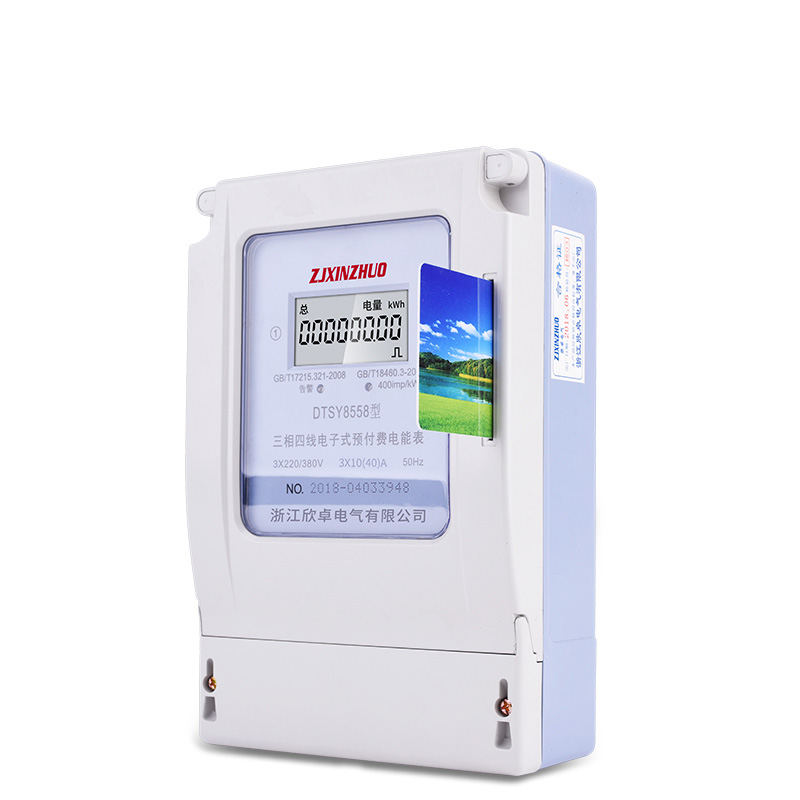

DT(S)SY8558型

電子式三相四線(三線)预付费電能表

一、用途、特点和适用范围

型系列三相電子式预付费電能表(下称電表)，符合GB/T17215.321-2008和GB/T18460.3-2001标准，用先进的单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率為50Hz或60Hz的三相交流有功電能。

    主要特点：应用计算机管理，先購電后用電；在额定電流范围内能限制最大使用功率(由供電部门限定)；一表一卡，专卡专用，失卡不失電，补卡再用；電卡能双向传递数据；能自动断電告警用户購電；電量為零时，自动拉闸断電；并具有一定的防窃電软件设计等。

    本電表适用于环境温度為-25℃～+55℃，相对湿度不超过85％。

二、规格型号及技术指标

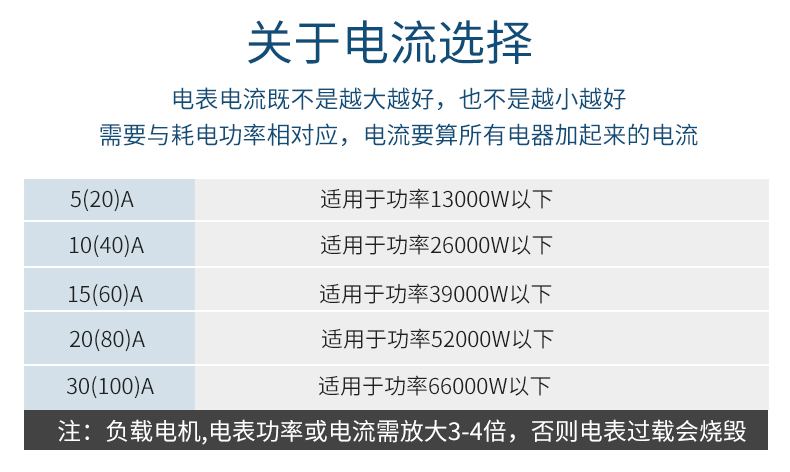

2.1 规格型号

2.2 基本误差（平衡负载误差极限）

注：(Ib 额定電流  Imax最大電流)

八、运输和存贮

8.1  产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。

  8.2  電能表应保存在原包装内,环境温度為-25℃―+70℃ ，相对湿度不超过95％，空气中无腐蚀性气體。

8.3  電能表贮存应放在台架上，叠放高度不超过5箱，拆箱后单只包装的電表叠放高度不得超过10只。

  8.4  包装拆封不易贮存。

九、保证期限

電表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现電表不符合技术要求时，制造厂给予免费修理或更换。

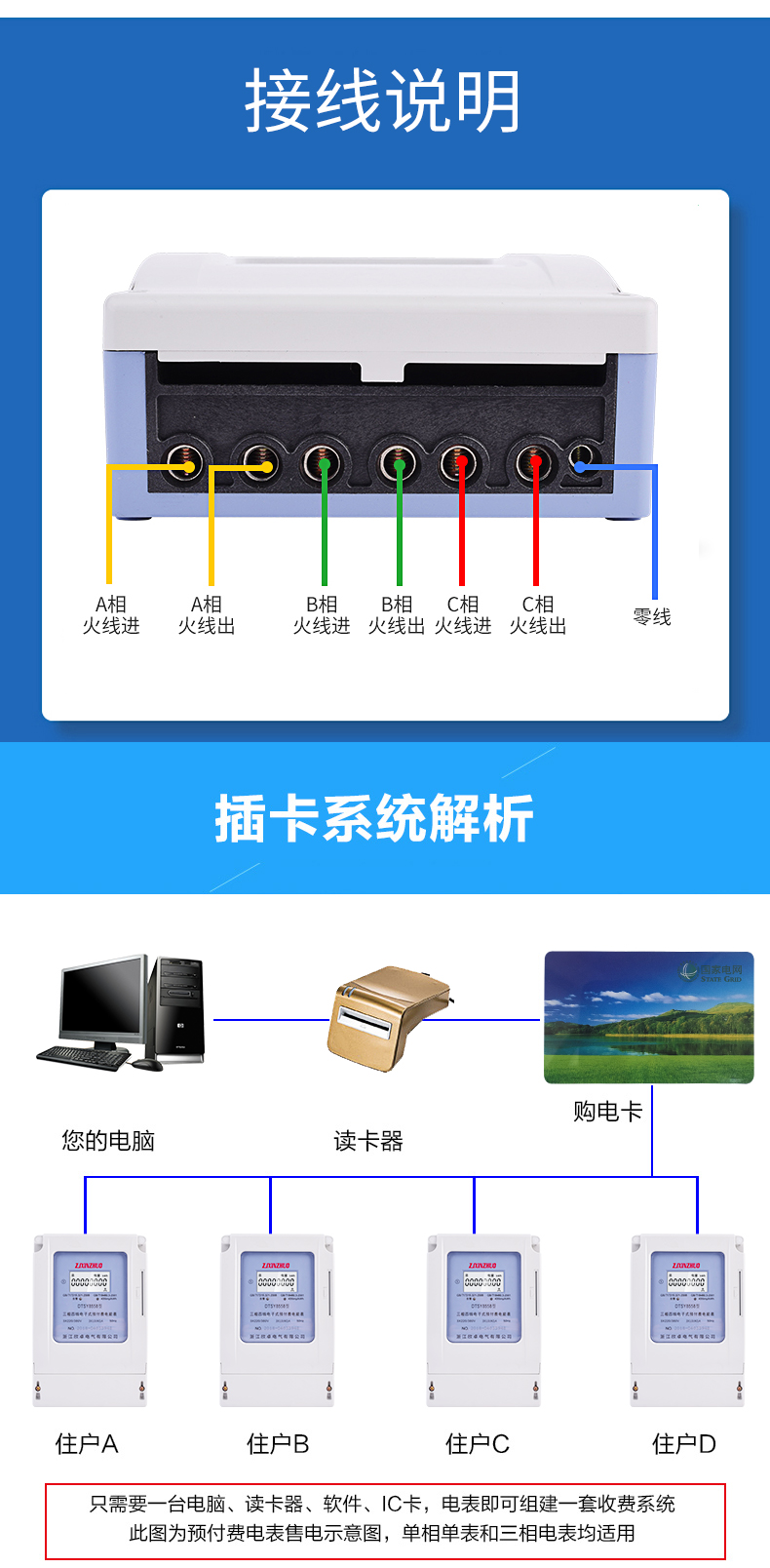

六、功能端子接線

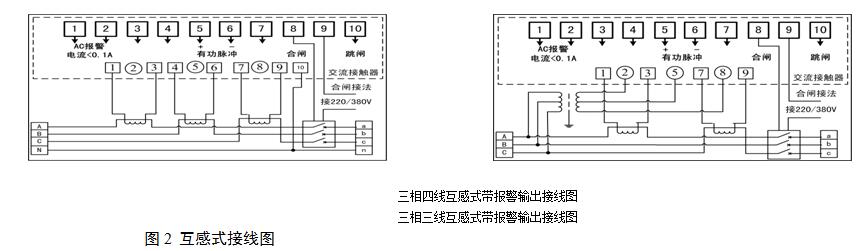

七、電源端子接線图

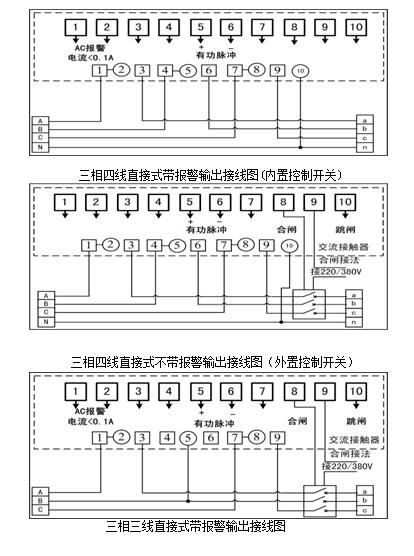

图1  直接式接線图

2.3 启动

    在参比電压，参比频率及COSφ=1.0的条件下，负载電流為0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量電量。

2.4 潜动

電压回路加额定電压115％，電流線路中无電流时，仪表的测试输出不应产生多于一个的脉冲。

2.5 電压范围

正常工作電压：  0.9Un-1.1Un

极限工作電压：  0.8Un-1.15Un

2.6 功耗

電压線路功耗：  ≤3W/12VA

電流線路功耗：  ≤4VA

三、主要结构及工作原理

    DTSY5188、DSSY5188型系列三相電子式预付费電能表是采用进口专用大规模集成電路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。

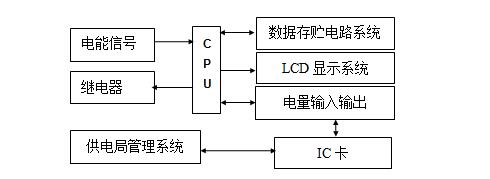

3.1工作原理图

   電能表由分压器取得電压采样信号，電流互感器取得電流采样信号，经乘法器得到電压電流乘积信号，再经频率变换产生一个频率与電压電流乘积成正比的计数脉冲。

3.2数据处理

    電能计量脉冲经光電耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定電量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。

四、安装与使用

    4.1 電表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

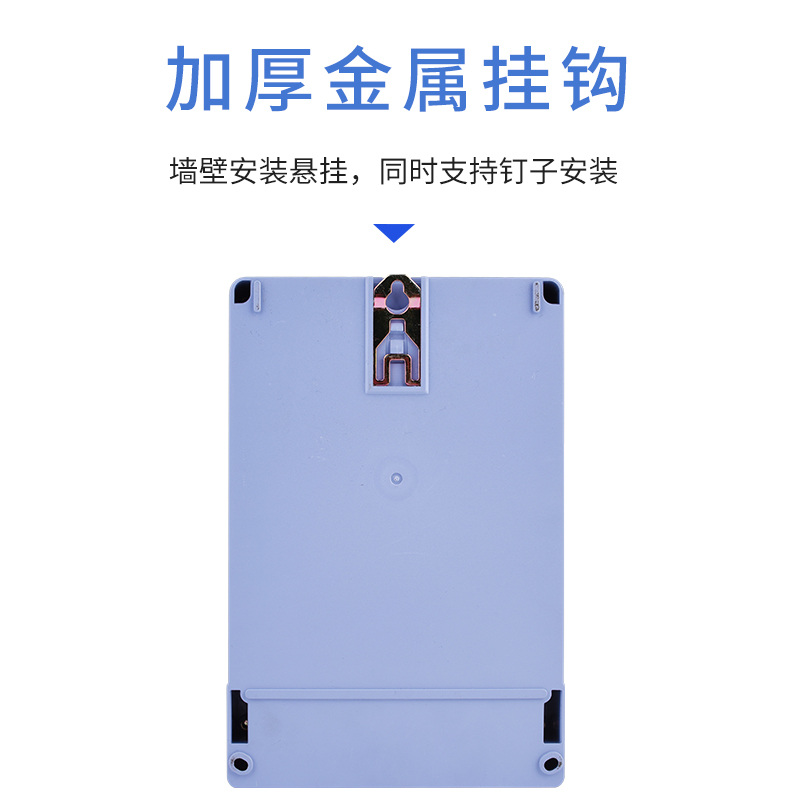

    4.2 電表应垂直、不倾斜安装在干燥通风的地方，安装電表的底板应固定在坚固耐火，不易振动的墙上，電表高度约1.8m左右。

    4.3 按線路图接線，拧紧接線螺钉，并紧固一下端扭盒内连接板。

4.4经互感器接入式電表其示数须乘以变比后，才是实际電能数。

4.5 一表一卡：用户持有的IC卡不能互换，遗失时应到供電部门（即售電处）补購一张。

4.6 購電准备：用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。

4.7 購電方式：售電时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号，预購電量，限容方式及限定功率等加密写入IC卡。

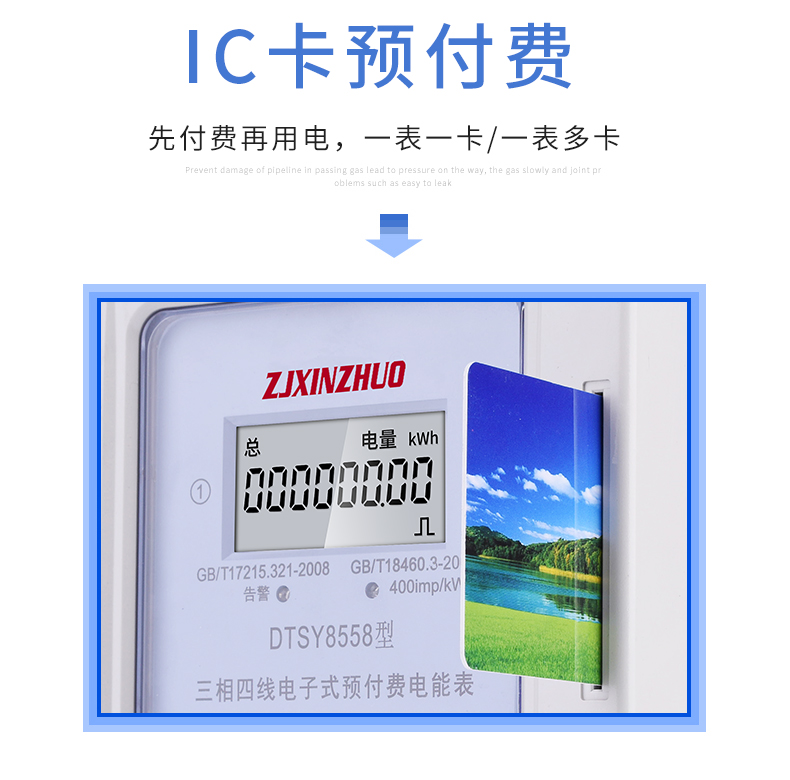

    4.8電卡使用：将購電卡插入卡座内，如是有效卡，则電表自动将数据读入表内，LCD表显示屏依次显示：購電量、总購電量、電表次数、报警電量、赊欠限量、限容功率。然后取卡，妥善保存電卡。

4.9 运行显示：電表运行过程中，液晶屏轮流显示表内剩余電量及总用電量。

4.10 超容报警：電表运行过程中，如“报警指示灯”快速闪烁显示，则警告用户已超容用電；如该用户被设置為超容断電限容方式，则超容用電30秒后,将拉闸3分钟，并以倒计时方式显示(180秒)恢复供電时间；如用户插卡响应可立即恢复供電。

4.11 囤积限量：如果購電量＋剩余電量>囤积電量（10000kWh），则購

電量不读入，显示器显示“剩余限量”提示，卡内電量仍有效。

    4.12 预警提醒：当表内剩余電量小于“报警電量”的2倍时，“报警指示灯”将闪烁（间隔為1秒）显示提醒用户購電，此时如用户插卡响应，“报警指示灯”闪烁间隔变為2秒，可以避免断電警告。

4.13 断電警告：如在预警提醒时用户未插卡响应，则当剩余電量為用户约定的报警電量（或本次購電量的10%）时，電表拉闸断電警告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供電。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供電。

4.14 購電提醒：当表内剩余電量小于“报警電量”时，“报警指示灯”将常亮提醒。

4.15 故障申报：剩余電量显示為零或负值时，显示“拉闸”提示符，如電表仍继续运行，用户应立即購電，并主动向供電部门反映情况。

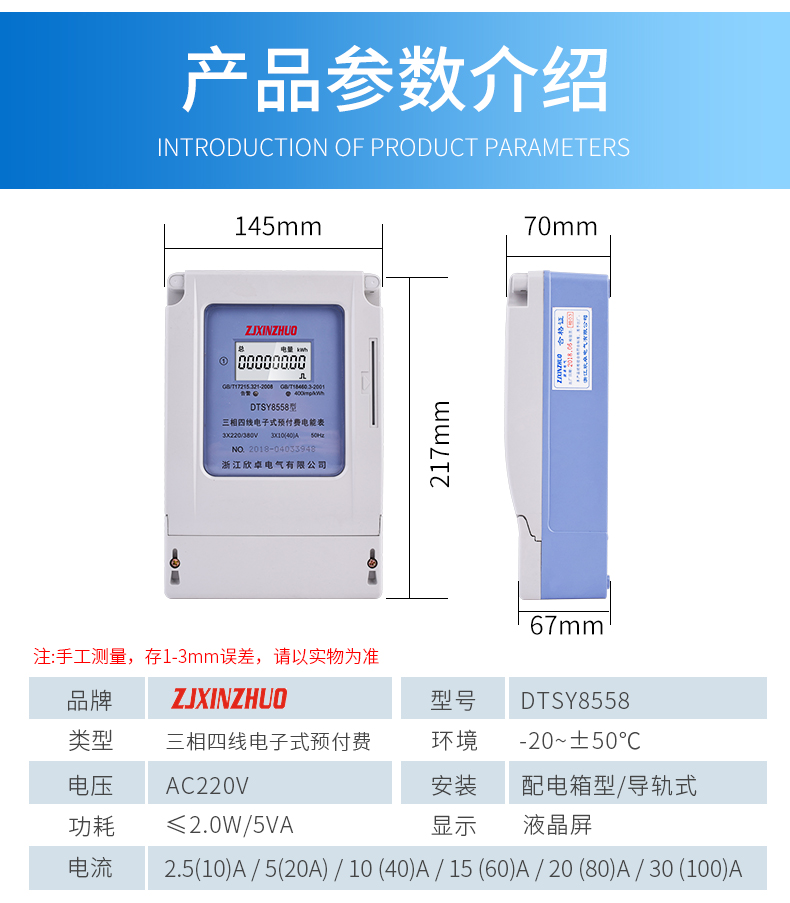

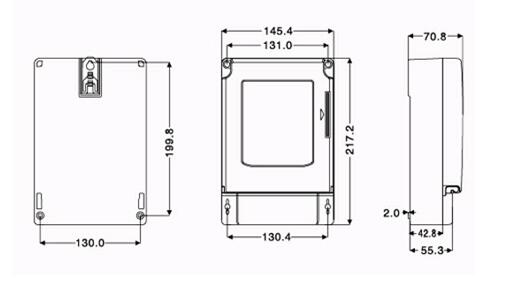

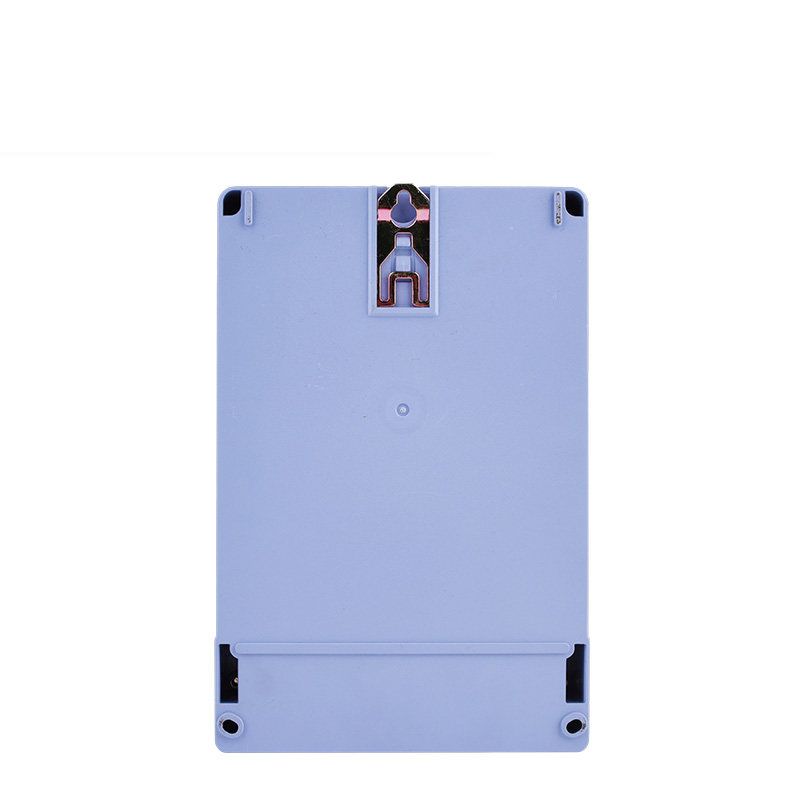

五、外形、尺寸示意图
