1 概述
DTS/DSS三相有功電能表采用专用大规模集成電路,SMT制造工艺,性能优越,安全可靠,最大过载能力為4倍。该系列产品具有良好的抗電磁干扰,使用寿命長,准确度及可靠性高,负载宽,功耗低,體积小,重量轻,便于安装、并具有防窃電功能。
其性能符合國家标准GB/T17215-2008《1级和2级静止式交流有功電能表》标准。
2 主要功能与特点
·总電量计度器指示或LCD显示。
·有功正向電能计量;反向電能正向计量。
·A相、B相、C相失压检测指示。
·有功反向電能检测指示。
·一路无源脉冲输出。
注:根据用户要求LCD显示。
3 主要技术指标
·基本误差:(平衡负载时)
负载電流 | 功率因数 | 基本误差% | |
1.0级 | 2.0级 | ||
0.05Ib | 1.0 | ±1.5 | ±2.5 |
0.1Ib—Imax | 1.0 | ±1.0 | ±2.0 |
0.1 Ib | 0.5感性 | ±1.5 | ±2.5 |
0.2Ib—Imax | 0.5容性 | ±1.0 | ±2.0 |
·型号规格
型号 | DTS | DSS | 标定電流 | 额定 频率 |
额定
電压 | 3×220V/380V | 3×380V | 1.5(6)A、5(20)A 10(40)A、20(80)A | 50Hz |
3×57.7V/100V | 3×100V | 1.5(6)A、3(6)A | 50Hz |
·起动電流:1.0级0.4% Ib标定電流、2.0级0.5% Ib标
定電流。
·潜动:有防潜动逻辑设计。
·電压線路功耗:≤2W/10VA。
·工作電压范围:0.8Un~1.2Un
·工作温度:-10°C ~+45°C
·极限温度:-20°C ~+55°C
·年平均湿度≤75%。
·重量:约1.2Kg
·外形尺寸:230mm×145mm×70mm
4 安装与使用
電能表安装在室内或室外電表箱内,安装底座应固定在坚固耐火的墙上,空气中无腐蚀性气體,具體安装尺寸图见附录图一(建议安装高度為1.8m);安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时,请不要安装、加電,并尽快与供应商联系。
電能表应按照接線图(见图二)进行接線,最好用铜線或铜接線头接入。
5 包装及运输存储
该表的运输和拆封不应受到剧烈冲击,保存的地方环境温度為0℃-60℃,相对湿度不超过85%,且在空气中不应含有引起腐蚀的气體。
電能表在仓库内保存,在原包装条件下,叠放高度不应超过五层,内包装拆封的電能表不宜贮存。
6 保修与服務
電表自出厂日期起18个月内,如用户在遵守本说明书的规定要求,并在制造厂检验铅封完整情况下,发现该表不符合技术要求时,本公司予以免费维修或更换。
7 附录 图一:

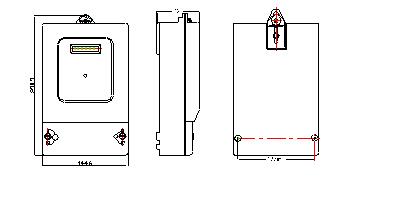

外形尺寸图

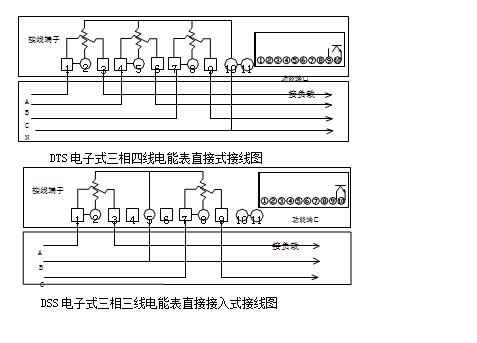

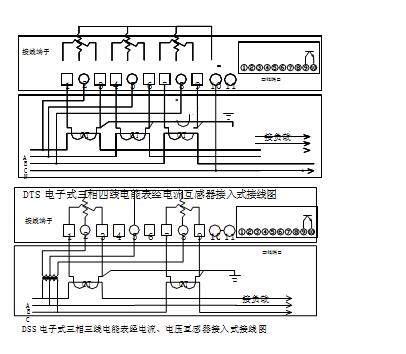

图二:接線图
