DDS8558電能表说明书

1.概述   DDS8558電子式電能表,是我公司新研制开发的一款新型单相電子式電能计量产品. 该产品符合GB/T17215.321-2008标准中1级和2级静止式交流有功電能表相关技术要求..适用于参比電压為220V频率50Hz的单相交流有功電能的计量.该产品适应電压范围宽.可靠性高.寿命長, 精度高,功耗低.并且具有防窃電等功能..體积小,安装方便.!可广泛应用于城市,农村或工厂企业的单相電能计量和集中式安装.

2. 工作原理

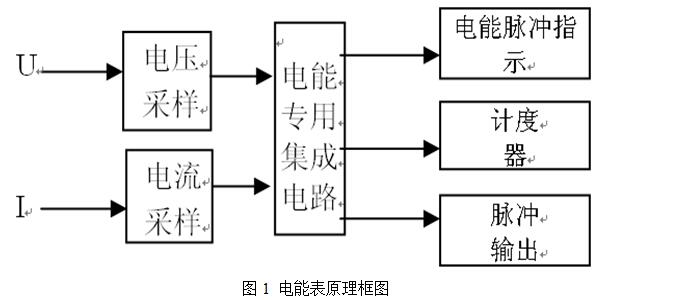

      如图1所示,電能表的電能计量部分采用了大规模专用集成電路(图中虚線所示)

用户所消耗的電能,通过对分压器和分流器上的信号采样进行A/D转换,经数字乘法器输出的数字信号送至(数字/频率)转换器,经转换器電路输出脉冲驱动计度器累加電量,并通过发光二极管进行電能计量指示.显示電能消耗速率

3. 参数及规格:

電压: 220V/230V ±20

频率: 50Hz

電流规格: 1.5(6)A  2.5(10)A  5(30)A  10(60)A  20(80)A，30（100）A

電压回路功耗:≤1.0W  5VA

電流回路功耗:≤1VA(Ib)

正常工作温度: -15℃ - +55℃

存贮运输温度: -25℃ - +70℃

环境湿度: ≤85%

产品寿命:大于10年

外型尺寸:108X161X52

重量:约270g

4. 功能和特点

1. 计量功能: 具有计量正,反向有功電能,累计于总電量.

2. 采用5+1位步进式计数器或LCD记录累积電量.

3. 電能脉冲指示;電源指示功能

4. 无源脉冲输出.

5. 采用高品质長寿命電子部件.过载能力强,長期工作不需调校

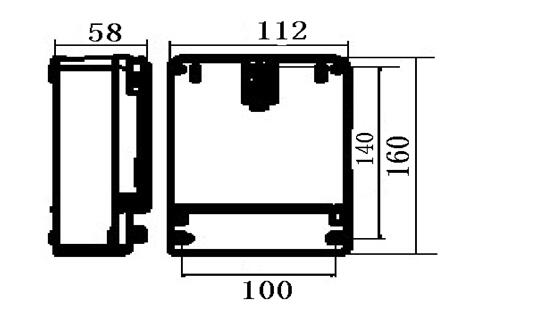

5.安装尺寸及外型图:

6.脉冲输出接線图:

1.     電量脉冲测试输出為无源光電隔离方式. 两条線分别接于信号端子5(-).6(+)标号.

7. 安装与使用

 1. 電能表在使用前应检查铅封是否完好,对无封或贮存期过久的電计量授权机构重新检验后方可安装.以保证计量精度.

 2. 電能表应安装于室内,干燥通风地方,避免强光直接照射于電能表窗口.安装電能表底板应放置于不易受湿坚固的绝缘物體上,建议安装高度為1.8米以上.

3. 電能表应按外壳接線图方式接線, 接線要注意電流大小与線的配合接头端端子应悬紧,避免電流过大时造成仪表损坏.

4. 接入電能表的電压应符合電能表的参比规定值.通过電流不应超过電能表所示的最大電流限.超过这一范围将会造成计量不准.严重时会造成仪表损坏和不安全事故.

5. 電能表在接入10(40)A及以上规格时,应使用铜芯引線和铜接头接入.

8. 运输与存贮

  1. 電能表运输与拆封不应受到剧烈冲击,要采用运输精密仪器的措施,并根据GB/T15464-1995<<仪器仪表包装通用技术条件>>的规定运输和贮存.

2. 電能表应保存在原包装箱内,贮存的地点应清洁,环境温度為-25摄氏度至+70摄氏度.相对湿度不超过85%,且空气中不应含有足以引起腐蚀的有害物质.

3.本产品属精密電子仪表.若在产品搬运.取用.安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时,请不要对该電能表加電.并尽快联系我公司处理.

4. 電能表長期不安装使用,应包装完好放回原包装箱内贮存.时间不得超过三年.

9. 品质保证

   電能表自售出之日起18个月内.在用户遵守本说明书要求之规定.并在制造公司原厂封贴完好的条件下.若发现電能表不符合技术条件规定的要求时.制造公司给予免费维修或更换. 超过保证期限的给予長期的有偿技术支持和维护.
