1.1 安 全 指 导

与您个人安全相关信息

由于存在不同的情况或要求，本手册不可能包括所有操作本仪器相关的安全事项，但是了解以下的事项对确保您的人身安全以及防止仪器的损害都是非常重要的。这些事项均用三角形安全标志符号高亮标出，具體的符号根据其所标示的潜在危险程度而定。

有资格人员

只有有资格人员才能对本仪器进行本手册所描述的操作。本手册中，有资格人员特指被授权或委任的能够按照電力安全管理标准进行正确安装、调试本仪器的专业技术人员。

使用范围

本仪器只能应用在本手册和产品目录规定的特定领域，并且只能连接到经本公司推荐或认可的装置或组件上。

合理操作

对本产品的合理运输、保存以及正确安装及维护是本产品正常工作的必要条件。当本产品工作时，部分元器件会带有危险電压，不恰当的处理将会损坏仪器及威胁您的安全。

♦ 必须用绝缘工具

♦ 不能在有電的情况下进行安装

♦ 将電表放置在干燥处

♦ 不要将電表暴露在多灰、多霉、多虫的地方

♦ 确保使用的電線電流不要超过電表的最大電流

♦ 使用電表之前确保接線方式是正确的

♦ 為了防止被電击，不要用手、金属等去直接接触電表的连接夹

♦ 不要忘记装防护盖

♦ 只有有资格人员才能对本产品进行安装、维护及维修

♦ 只有保持铅封及前面板盖的完整才能保证電表的正常工作以及享受相关的售后服務

♦ 摔、撞本产品将会损害電表内部精细元件

免责申明

虽然我们已经仔细校勘了本手册的内容，并且尽最大可能使我们的描述显得尽可能的准确，但是由于目前各地描述方式或标准存在一定差异，我们不能保证我们的描述是完全准确无误的，因此我们对下面描述可能出现的错误不承担责任，具體情况视产品而定。同时我们也将不断的检查，出现的错误并将在随后的版本中进行校正，如果您能对我们的描述提供建议，我们将万分感激！

版权声明

未经允许，任何人不得复制、转载、公开本文件。

1.2 前 言

感謝您購买单相两線轨道式電能表。该表具有以下功能特点，该表采用大屏幕液晶显示，该表带有RS485（通讯协议MODBUS-RTU）遠程抄表功能，能精确地计量有功電能.。该表型根据國家标准GB/T17215.321-2008《１级和２级静止式交流有功電度表 》、國际IEC62053-21 设计，采用先进的超低功耗大规模集成電路技术及 SMT 工艺制造的高新技术产品，关键元器件选用國际知名品牌的長寿命器件，提高了产品的可靠性和寿命。

产品電路计量部分采用专用计量芯片，高可靠、高精度准确计量有功電能。产品采用線性電源供電方式，计量芯片分别将電能分别转换為脉冲，微处理器完成電能采集，功率计算、電能脉冲输出, LCD显示处理等功能。数据安全性上采用冗余设计，数据采用多重备份，确保计量数据可靠。

我们可以提供很多种适合110VAC到240VAC (50 或 60Hz)产品。我们除了提供常规的電能表之外，我们还开发了我们自己的预付费智能卡表、预付费智能轨道卡表，可充值智能卡。 以及一整套完善的基于 PC 的预付费管理操作系统。想了解更多产品的详细信息请联系我们。

虽然我们严格按照 GB/T17215.321-2008 、IEC 62053-21要求进行生产，同时我们自己也有一套严格的质量监控手段，但是少量产品的瑕疵是不可避免的，如若对您造成不便，我们首先在这里向您道歉。正常情况下，我们的产品能给您带来長期的舒适性，一旦出现问题，请您及时联系您的卖家。所有产品都有铅封，保持铅封和面板盖的完整才能享受相关的售后服務，因此，请不要损坏铅封及面板盖。本类产品质保期為18 个月，人為的损坏将不纳入质保范围。

1.3 环 境 指 标 :

工作湿度 ≤ 75%

存储湿度 ≤ 95%

工作温度 -10°C - +50°C

存储温度 -30°C - +70°C

國际标准 IEC 62053-21

國内标准 GB/T17215.321-2008

精度等级 1

防尘防水等级 IP51

防护绝缘包封仪表类型 Ⅱ

1.4 技术参数及显示类型:

型号                     DDS       (LCD显示)

参比電压 (Un)220V

工作電压181/279V AC (3~)

额定電流 (Ib)            2.5   5A  10A  15A  20A   30A

最大電流 (Imax)          10A  20A  40A  60A  80A   100A

起动電流≤0.004b（直接接入）

耐受超载電流30Imax  0.01s

工作频率                 50Hz±10%

内部功耗≤2W / 10VA

脉冲常数                 800imp或1600imp（可选）

RS485端口               3(A)和4（B）或者 9（A）和10（B）

数据储存时间>20 年

LCD显示类型， 上電后开始显示类型如下：

第四屏常显

 如有需要别的功能電能表屏幕则循环显示

1.5基 本 误 差 :

单相平衡负载

0.05Ib Cosφ = 1±1.5%

0.1Ib Cosφ = 0.5L ±1.5%

Cosφ = 0.8C ±1.5%

0.1Ib - ImaxCosφ = 1 ±1.0%

0.2Ib - Imax Cosφ = 0.5L ±1.0%

Cosφ = 0.8C ±1.0%

1.6产品外形图及结构图

1.7 尺 寸

長                  100 mm

宽                  76mm

高                  65 mm

重量                0.35 Kg ( 净重 )

1.8 安 装

� 应该根据電路中过负荷電流装置、断路器的性能以及当地相关标准规程来选择電表的连接線。

� 在选择外部空气开关或者断路器时，应该符合根据当地的相关标准以及当前建筑的電力设计情况，并且应该将外部空气开关或断路器装在进表線上，用它来作為電表的断電设备，同时注意装在靠近電表的地方以方便操作。

� 在选择外部保险丝、熔断器来作為过载保护装置时，应该符合根据当地的相关标准以及当前建筑的電力设计情况，并且应该将外部保险丝、熔断器装在进表線上以用来作為電表的断電设备，同时注意装在靠近電表的地方以方便操作。

� 本表既可以直接安装在室内也可以置于防水表壳内装在户外。具體情况根据当地的相关标准而定。

� 请装上挂锁或者类似装置来防止窃電。

� 必须将本表安装在防火的墙上。

� 必须将本表装在通风干燥处。

� 当需要将表装在多灰或危险的地方时，務必将表置于保护盒内。

� 電表安装使用前必须测试和铅封并粘贴上合格标志。

� 将本表装在方便读表的地方。

� 当電表装在干扰多的地方时，如多雷區、電焊机、变换器旁，请装上防干扰装置。

� 安装完成后，请封闭電表防止窃電。

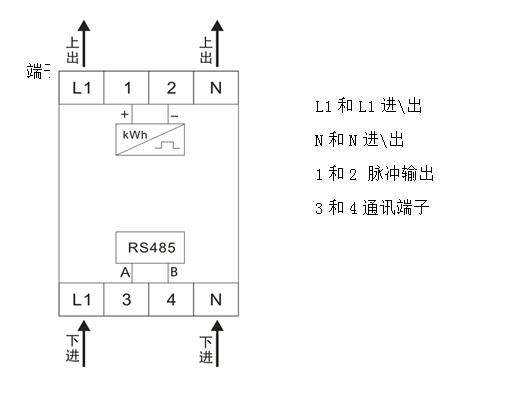

请按照下面的接線图进行電表線路的连接。

本产品接線方式（请注意您購买的仪表接線类型）

端子  注意

                                  L1和L1进\出

                                  N和N进\出

                                  1和2 脉冲输出

                                  3和4通讯端子

1.9 使用指南及功能介绍

1.9.1 用電指示

单相两線轨道表的前面板上 2 个LED灯 , 分别為脉冲（红色）和電源（绿色）指示灯。

1.9.2 功能特点

该表带有RS485遠程抄表功能，该表具有以下可选功能，（该表可带停電显示，可显示总電量，電流，電压，功率，功率因数，频率等）能精确地计量有功電能.電能表采用大屏幕液晶显示。

1.9.3  脉冲输出及RS485输出

单線两線轨道電能表还带有一个独立于内部電路的脉冲输出，電表的5号端（1号端）连接正极，6号（2号端）端连接负极，该電路要求電压為 5~27V DC, 最大電流為 27 mA DC 。電表的 1号端是RS485的正极， 2号 端是RS485的负极。 1.9.4  RS485通讯抄表应用（通讯协议）及寄存器地址

本電能表能通过其RS485接口实现遠距离抄录表内電能等数据。并能通过其红外通讯接口用掌上電脑实现近距离抄录表内電能数据。编码格式、校验（偶校验）和数据传输方式（八个数据位，一个停止位）符合MODBUS-RTU标准要求。通讯波特率默认為1200bps，2400bps、4800bps、9600bps（默认）可选。如没有特殊要求，仪表出厂都是按照9600bps的默认波特率来设置的，可以通过我们提供的软件来修改表地址以及通讯速率。

MODBUS-RTU通讯协议描述：

1、数据格式：

   地址 + 功能码 + 数据 +  CRC校验码

2、读取電表参数举例：

   比如需要读表地址為01，数据起始地址為00当前A相電压的数据，需要输入如下数据：

（1）下发数据：01 04 00 00 00 02 71 CB

   数据说明：

（2）返回数据：01 04 04 43 6B 58 0E 25 D8

数据说明：

（3）数据格式说明：

读取的電表内部的数据符合IEEE-754标准浮点数，数据格式為32位4字节的单精度浮点数数据格式。

3、修改表地址：

修改表地址的命令：比如将表地址修改為02，则发下命令：01 10 00 08 00 02 04 40 00 00 00 E7C9

数据说明：

   返回数据：01 10 00 08 00 02 C0 0A4、修改表通讯速率：

  修改電表通讯速率的命令：比如将表的通讯速率改為：1200bps,则发如下命令：01 10 00 00 00 02 04 44 96 00 00 07 73

数据说明：

返回数据：01 10 00 00 00 02 41 C8在MODBUS协议中，使用功能码0x04可读取表计数据，寄存器地址如下：

使用功能码0x03可读取表计参数，或者使用功能码0x10可修改参数，寄存器地址如下：

1.1 0 故 障 排 除

故 障 情 况 检 查 解 决

RS-485网络常见问题及解决办法

RS-485的通讯距离

RS-485 与RS-422 一样, 其最大传输距离约為1219 米, 最大传输速率為10Mb/s.平衡双绞線的長度与传输速率成反比, 在100kb/s速率以下, 才可能使用规定最長的電缆長度。只有在很短的距离下才能获得最高速率传输。一般100米双绞線最大传输速率仅為1Mb/s。

RS-485的网络拓扑结构

RS-485 的网络拓扑结构一般采用终端匹配的总線型结构，不支持环形或星形网络。最好采用一条总線将各个节点串联起来，从总線到每个节点的引出線長度应尽量短，以便使引出線中的反射信号对总線信号的影响最低。总之，应提供一条单一、连续的信号通道作為总線。

RS-485的终端匹配電阻

RS-485 需要2 个终端匹配電阻，其阻值要求等于传输電缆的特性阻抗，大多数情况下终端匹配在100Ω至120Ω之间。传输距离在300米以下时不需要终端匹配電阻。终端電阻接在传输总線的两端。

RS-485電缆的极性问题

RS-485 使用两根電線进行传输。两根電線是有區别的，分别标注為A 線和B 線。B 線是在空闲状态下電压更高的那一根。

RS-485选用的電缆

RS-485 可以使用國际和中國标准的通讯電缆。國际電缆标准為：線径要大于AWG18 。中國标准為RVVP1 × 2 × 0.5mm2 。

RS-485通讯線路的隔离和抗干扰

屏蔽双绞線的屏蔽层应该连接每一个RS-485 设备的屏蔽端子。屏蔽层只允许一点接地。

1.11 按键菜单操作说明

本操作只针对带按键的表型，第一个键為翻查键，第二个键為设置键

1. 不在设置状态时，短按翻查键，可以翻屏。短按设置键，没有动作。

2. 在设置状态时，長按翻查键為取消功能，長按设置键為设置功能。

如何设置参数

1. 長按设置键，屏幕上进入输入密码界面，密码為4位数，可以用短按翻查键来对正在闪烁的某一位加1操作，用短按键来切换闪烁位。输入好了之后，使用長按设置按键进入设置参数模式。

2. 进入设置模式后，使用短按翻查按键可以切换设置项，需要设置某一项时，長按设置键进入设置此参数，此时此参数会闪烁。操作与步骤1类似。

3. 当设置好了之后，可以長按设置按键进行设置，设置正确会显示good，设置不成功会显示Err。

4. 在设置状态时，長按翻查键，表示退出或取消，菜单将会回到上一级菜单。

1.12 技术支持

请联系您的供应商
