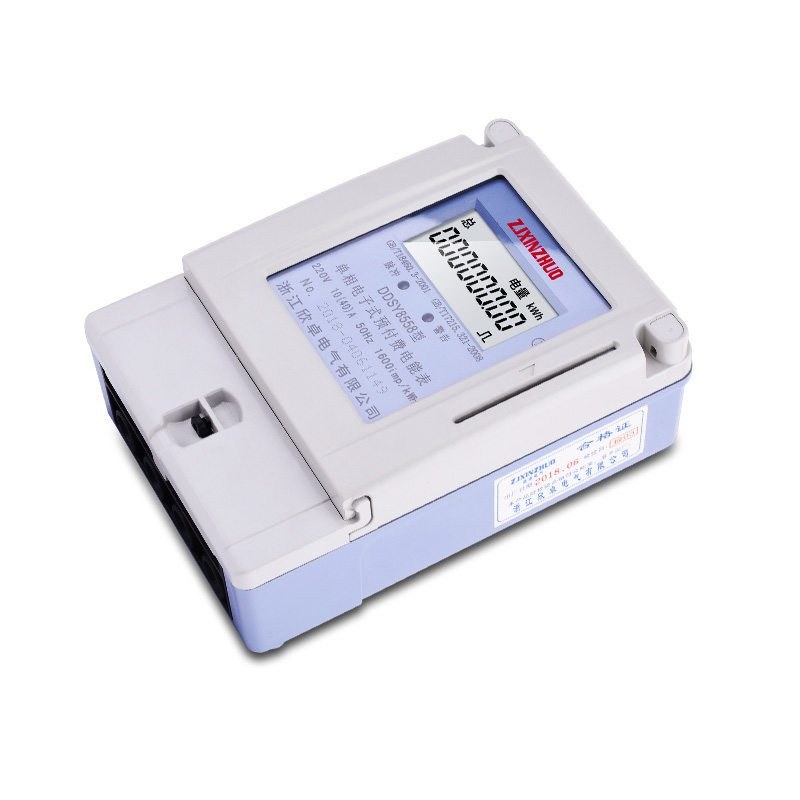

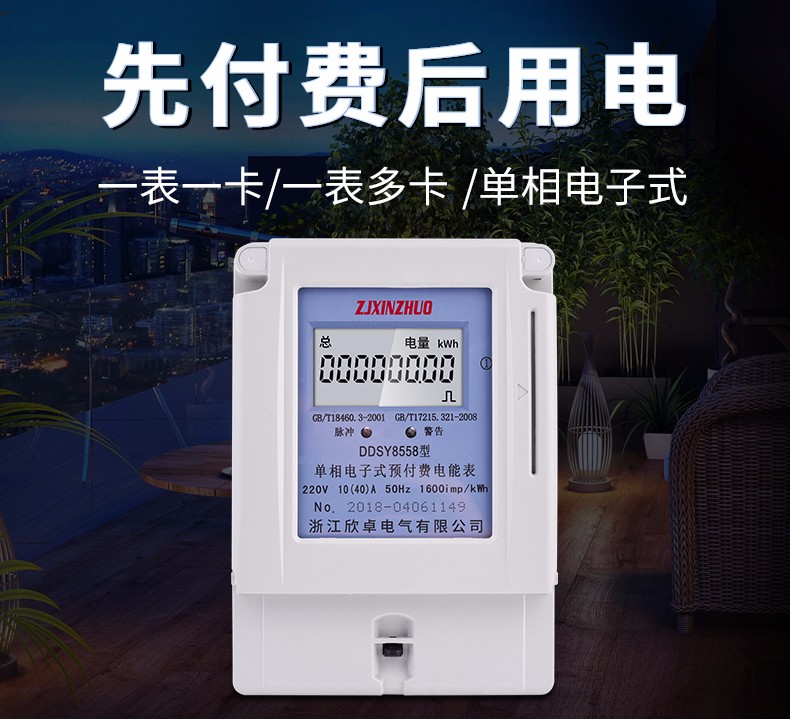

DDSY8558
電子式单相预付费電能表
一、用途、特点和适应范围
DDSY8558電子式单相预付费電能表(下称電表)采用微電子技术计量電能,符合 GB / T17215.321-2008和GB/T18460.3-2001标准的電表, 采用全屏蔽、全密封结构,用先进的单片机处理系统进行数据的采集、处理和保存,具有良好的抗電磁干扰、低自耗节電、高精度不需校表、防窃電、高过载、長寿命的特点。

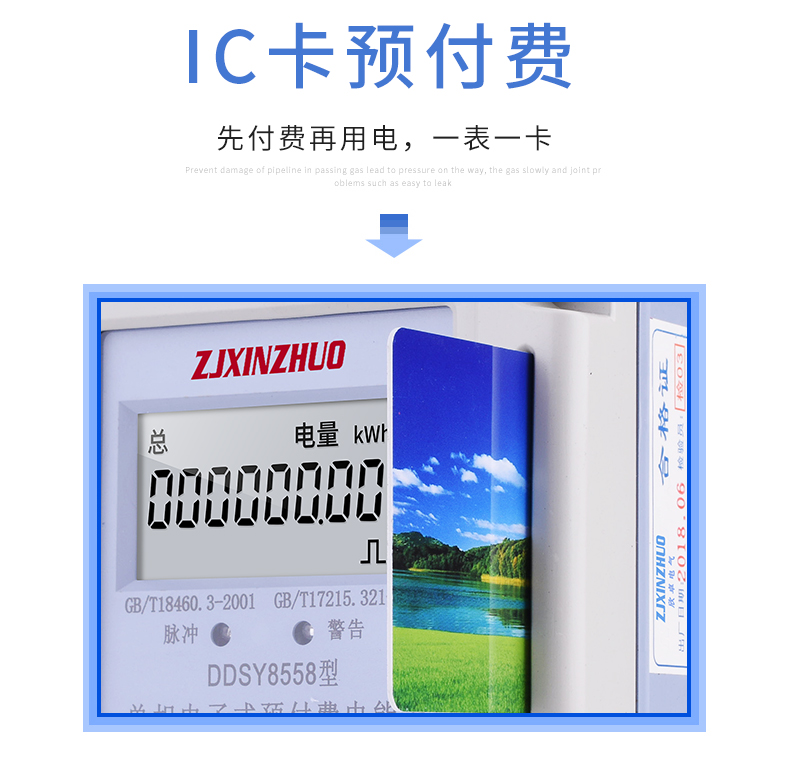

主要特点:应用计算机管理,先購電后用電;在额定電流范围内能限制最大使用功率(由供電部门限定);一表一卡,专卡专用,失卡不失電,补卡再用;電卡能双向传递数据;能自动断電告警用户購電;電量為零时,自动拉闸断電;并具有一定的防窃電软件设计等。
DDSY5188電子式单相预付费電能表适用于频率為50Hz或60Hz有功電能计量,安装于室内或室外表箱内使用。适用于环境温度為-20~+50℃,相对湿度不超过85%,且周围空气中不应有腐蚀性气體,避免尘砂、盐雾、凝露等影响。

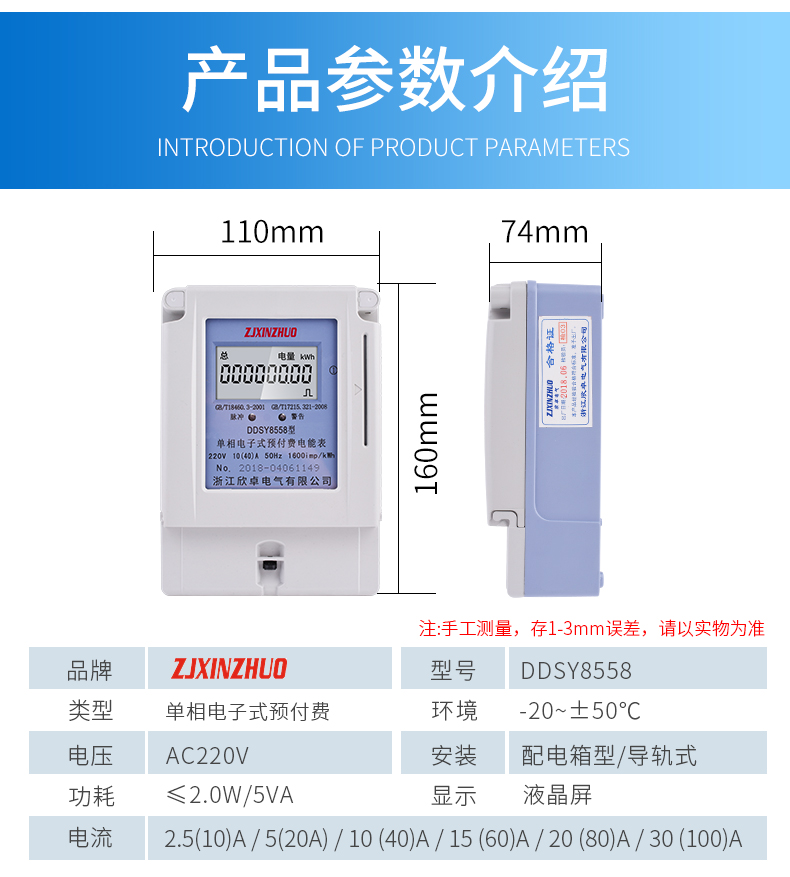

二、规格和主要技术参数
1.规格
型号 规格 | DDSY5188型 |
准确度等级 | 1.0级 |
参比電压 | 220V |

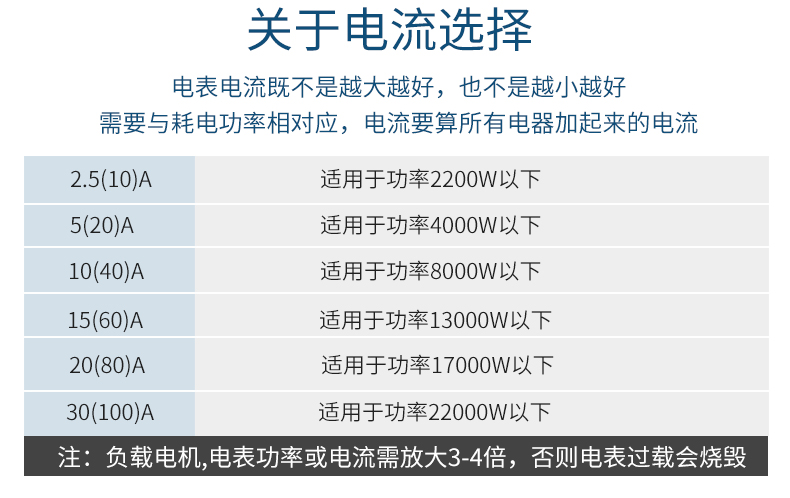

参比電流 | 5(20)A、10(40)A、15(60)A、20(80)A |
電表常数 | 见铭牌标注 |
显示方式 | LCD |
接口方式 | 脉冲 |
2.基本误差
负载電流(I) | 功率因数cosΦ | 基本误差(%) |
1.0级 | ||
0.05Ib≤I<0.1Ib | 1.0 | ±1.5 |
0.1Ib≤I≤Imax | 1.0 | ±1.0 |
0.1Ib≤I<0.2Ib | 0.5L | ±1.5 |
0.8C | ±1.5 | |
0.2Ib≤I≤Imax | 0.5L | ±1.0 |
0.8C | ±1.0 |
注:Ib為标定電流,Imax為额定最大電流。
3.起动電流:電表在参比電压、参比频率、功率因数為1.0的条件下,当负载電流為0.4%Ib(1.0级)时,電能表应有脉冲输出或代表電能输出的指示灯闪烁。
4.潜动::当電压回路加参比電压,電流回路中无電流时,電能表在起动電流下产生一个脉冲的10倍时间内,测量输出应不多于1个脉冲.
5.功耗:≤2W(10VA)
三、主要结构及工作原理

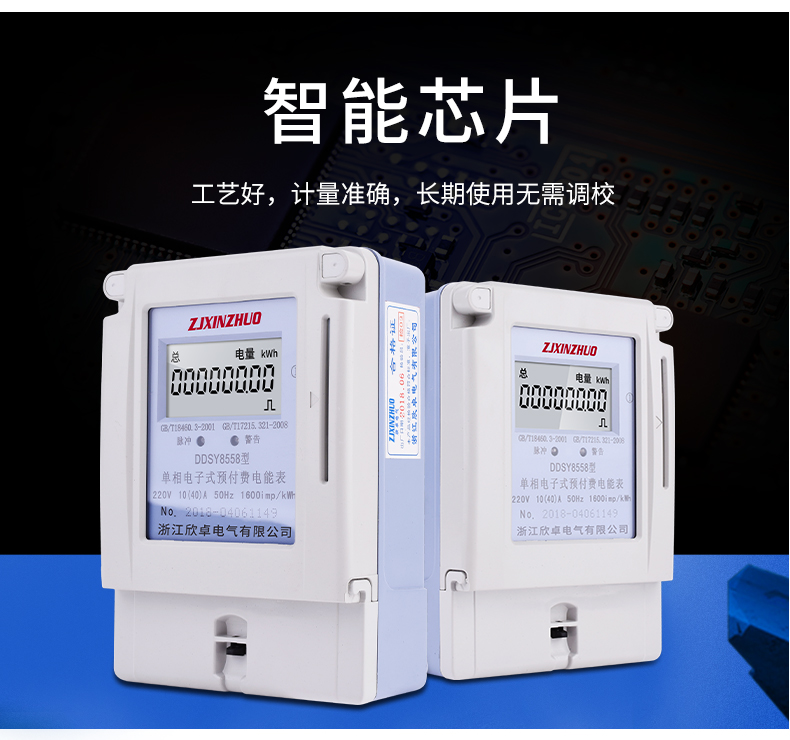

1.主要结构

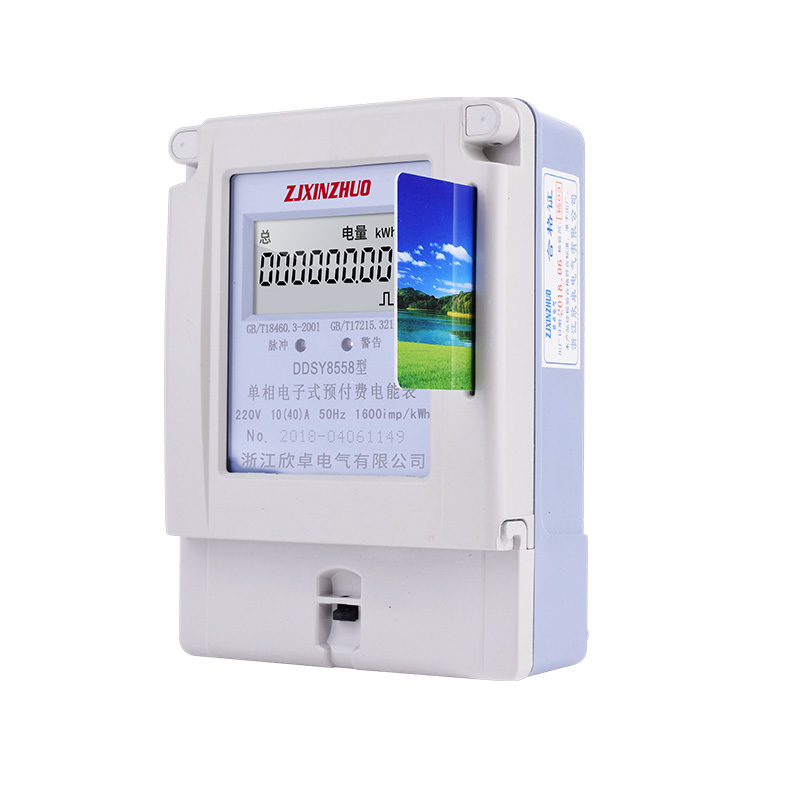

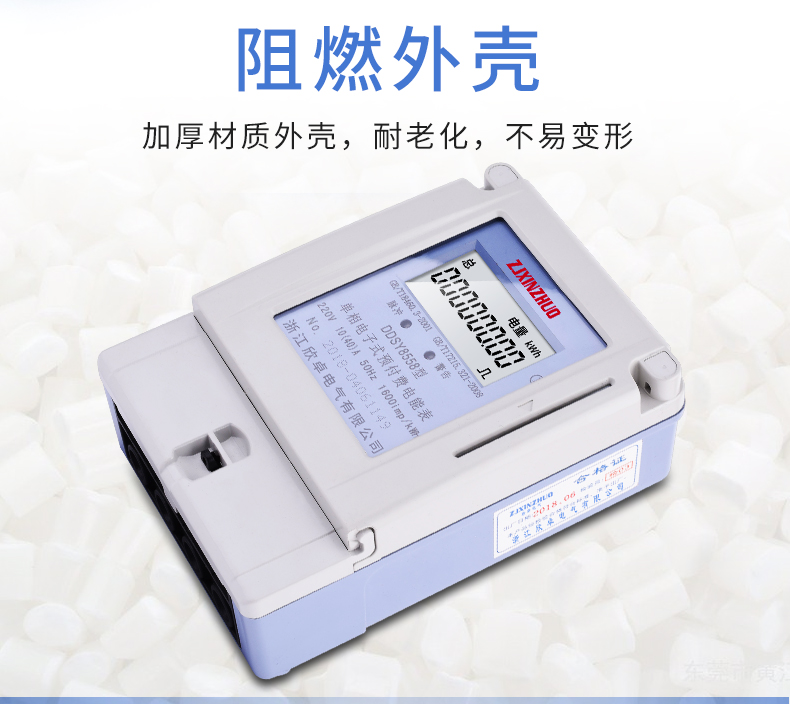

采用了阻燃ABS外壳,坚固、密封、屏蔽性好。

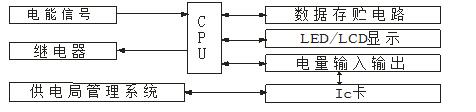

2.工作原理图
電能表由分压器取得電压采样信号,分流器取得電流采样信号,经乘法器得到電压電流乘积信号,再经频率变换产生一个频率与電压電流乘积成正比的计数脉冲,通过分频,驱动步进電机计量電度。
電能表工作原理图如下:
3.数据处理
電能计量脉冲经光電耦合器送CPU处理,运算后存储于非易失EEPROM中。由计算机管理信息系统,通过IC卡读写器,写入一定電量和监控要求的IC卡输入表内微处理器系统,经CPU运算后,提示显示、报警、切断状态信号。
四. 安装与使用
1.電表在出厂时经检验合格,并加封铅印,可安装使用,如无铅封或贮存过久,应请有关部门重新校验加封方可安装使用。

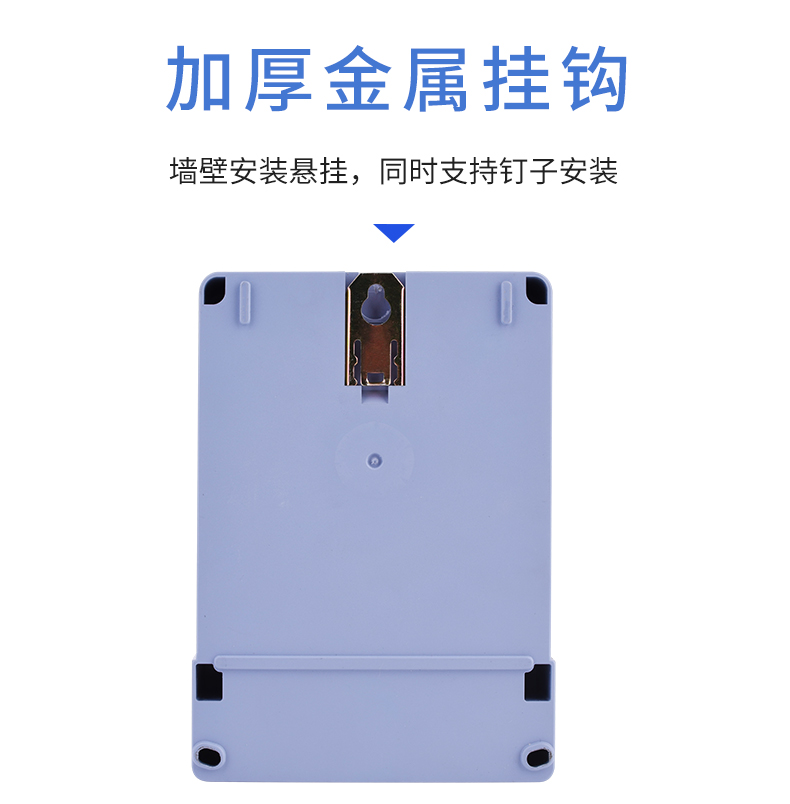

2.電表应垂直、不倾斜安装在干燥通风的地方,安装電表的底板应固定在坚固耐火,不易振动的墙上,電表高度约1.8m左右。
3.按線路图接線,拧紧接線螺钉,并紧固一下端钮盒内连接板。
4.電表铭牌上的红色窗口表示小数,黑色窗口表示整数。经互感器接入式電表其示数须乘以变比后,才是实际電能数。
5.一表一卡:用户持有的IC卡不能互换,遗失时应到供電部门(售電处)补購一张。
6.購電准备:購電前,用户须将IC卡插入卡座一次,便于将表内数据送回计算机数据库。
7.購電方式:售電时,将IC卡插入IC卡读写器,同时操作计算机,将用户代码,预購電量,报警電量、限容方式及限容功率等加密写入IC卡。
8 .電卡使用:将購電卡插入卡座内,如是有效購電卡,则電表自动将数据读入表内,LCD(LED)显示屏依次显示:購電量(P0==XXXX)、总購電量(P=XX XXXX)、購電次
数(PC== XXXX)、报警電量(P1==XXXX)、赊欠限量(P2==XXXX)、限容功率(FOX= XX:XX)。拔卡请妥善保存。
9.运行显示:電表运行过程中,轮流显示表内剩余電量、总用電量。
10.超容报警:電表运行过程中,如“报警指示灯”快速闪烁显示,则警告用户已超容用電。如该電表被设置為超容断電限容方式,则超容用電30秒后,将拉闸3分钟,并倒计时显示(180秒)恢复供電时间;如用户插卡响应可立即恢复供電。
11.囤积限量:如果購電量+剩余電量>囤积限量(9999kWh),则購電量不读入,显示器显示“剩余限量”提示,卡内電量仍有效。
12.预警提醒:当表内剩余電量小于“报警電量”的2倍时,“报警指示灯”将闪烁(间隔為1秒)显示提醒用户購電,此时如用户插卡响应,“报警指示灯”闪烁间隔变為2秒,可以避免断電警告。
13.断電警告:如在预警提醒时用户未插卡响应,则当剩余電量為用户约定的报警電量(或本次購電量的10%)时,電表拉闸断電警告,显示“拉闸”提示符,此时将IC卡在卡座上插一次即恢复供電。如果拉闸后找不到本表IC卡,可借用邻居IC卡插入,以恢复供電。
14.購電提醒:当表内剩余電量小于“报警電量” 时,“报警指示灯”将常高提醒。
15.故障申报:剩余電量显示為零或负值(LED表FXXX XX:XX)时,显示“拉闸”提示符,如電表仍继续运行,用户应立即購電,并主动向供電部门反映情况。
五. 保证期限
電表自出厂日期起18个月内,如用户遵守本说明书规定要求,并在制造厂铅封完整的情况下,发现電表不符合技术要求时,制造厂给于免费修理或更换。

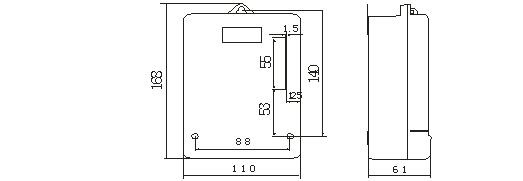

六. 外形图

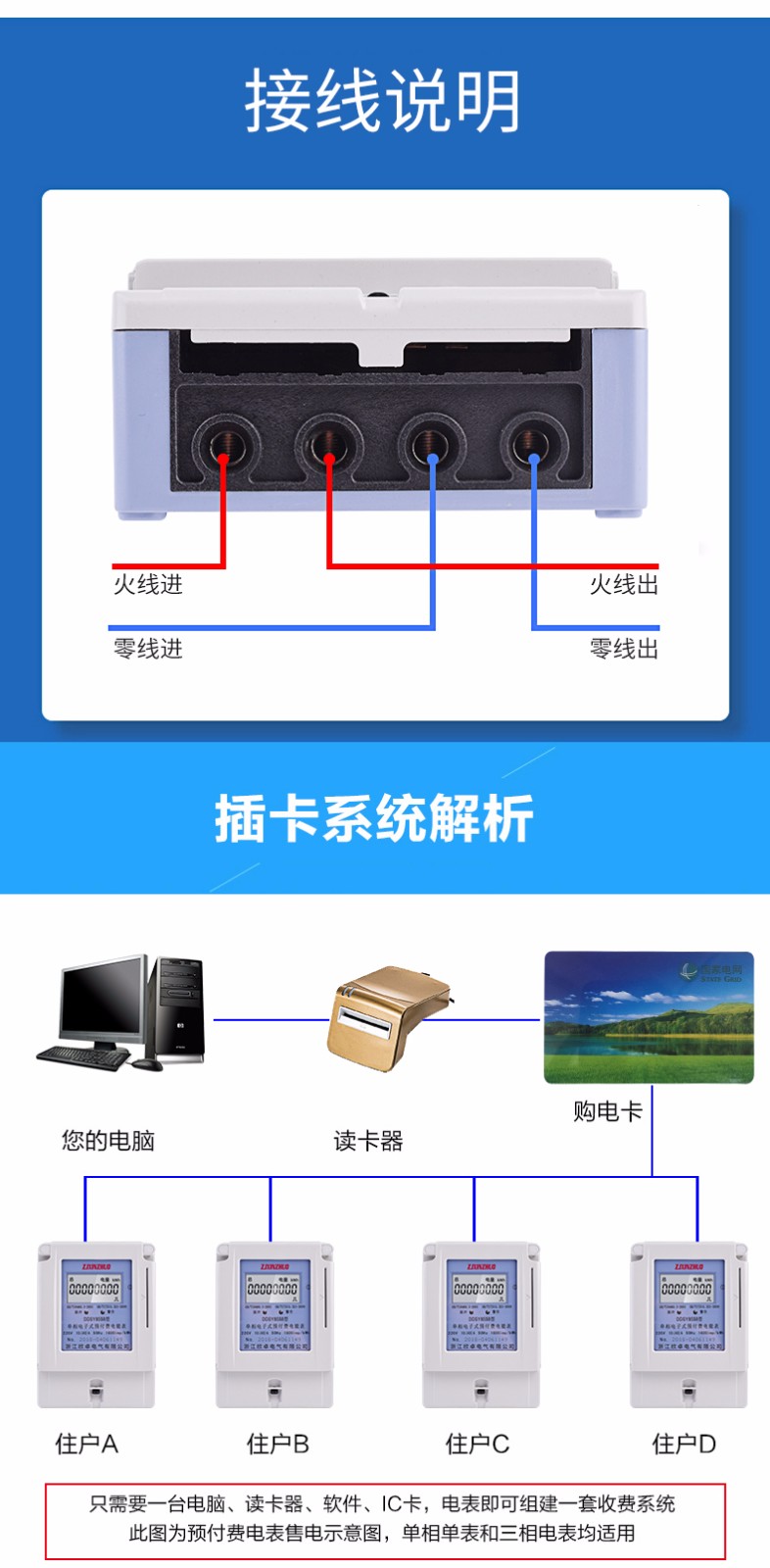

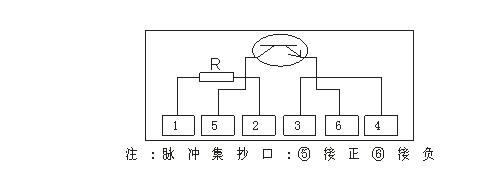

七、接線图
